BMS 3S 15A контролер заряду для літієвих акб. BMS3S БМС

- Немає в наявності
- Код: 00Е03
154 грн
- +380 (67) 504-09-44КС
Опис
-
100% Бренд новий та якісний 18650 літієва модуль зарядки акумулятора
-
Для li-полімеру LiMnO Protect Parameter (В 3,6/3,7 в)
-
Захист від перезаряду однієї комірки напруга: 4,23-4,28 В
-
Одноелементна перезарядка rotect Recovery напруга: 4,08-4,18
-
Затримка захисту від перезаряду: 0,5-1,5 с
-
Одноэлементное сверхразрядное напруга захисту: 2,72-2,88 в
-
Одноэлементный сверхразрядный rotect Recovery напруга: 2,9-3,1 в
-
Захист від перезаряду струму: 60A
-
Сверхразрядный струм захисту: 60A
-
Захист від перевантаження: 0,5-1,5 с
-
Температура захисту: Так
-
Вимкніть захисту: Так
-
Брак захисту: Так
-
Затримка нестачі: 100-600 мкс
-
Захист від браку: Так
-
Зарядний струм: 25A
-
Струм розряду: 25A
-
Напруга зарядки: 12,6 для 3S BMS
-
16,8 V для 4SBMS
-
21 для 5S BMS плата

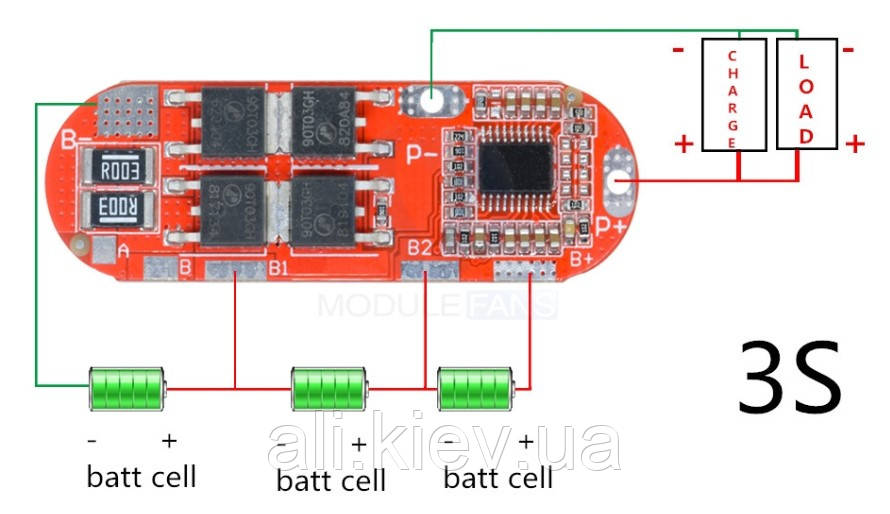

Контроллер служит для совместной работы с Li-Ion аккумуляторами, соединенными в последовательную цепь. Плата универсальная, построена на контроллере BM3451, варианты 3S и 4S отличаются от 5S наличием перемычек. Для реализации защиты от перегрева нужно использовать терморезистор 10кОм(в комплект поставки не входит). Если порог защиты по максимальному току слишком велик для вашего устройства, то его можно уменьшить увеличив сопротивление шунтирующих резисторов. Например выпаять один из двух резисторов. Схема подключения на фото. Изготовитель: QSKJ Китай; Модель: QS-B405ANL-25A; Назначение: для Li-ion Li-pol аккумуляторов (3.6V/3.7V); Напряжение защиты ячейки от перезаряда: 4.23 - 4.28V; Напряжение восстановления после срабатывания защиты перезаряда: 4.08 - 4.18; Напряжение защиты ячейки от переразряда: 2.72 - 2.88V; Напряжение восстановления после срабатывания защиты переразряда: 2.9 - 3.1V; Порог защиты заряда/разряда по току: 60A; Задержка включения защита перезаряда/переразряда: 0.5 - 1.5S; Защита от перегрева: через терморезистор(в комплект поставки не входит); Защита от разомкнутой цепи: Есть; Защита от короткого замыкания: Есть; Затримка включення захисту КЗ: 100 - 600μS; Автоматичне відновлення після усунення КЗ: Є; Максимальний тривалий струм заряду/розряду: 25A; Напруга заряду : 12.6 V для 3S; 16.8 V для 4S; 21 для 5S BMS.
Характеристики
Габаритні розміри | |
---|---|
Ширина | 47 мм |
Маса | 0.1 кг |
Довжина | 56 мм |
Основні | |
Напруга зарядки | 14.8 В |
Тип акумулятора | Li-Pol |
Країна виробник | Китай |
Кількість акумуляторів, що заряджаються | 4 шт. |
Струм заряду | 20 А |
Типорозмір акумулятора | 18650 |
Користувацькі характеристики | |
Виробник | AliKiev |
Інформація для замовлення
- Ціна: 154 грн
