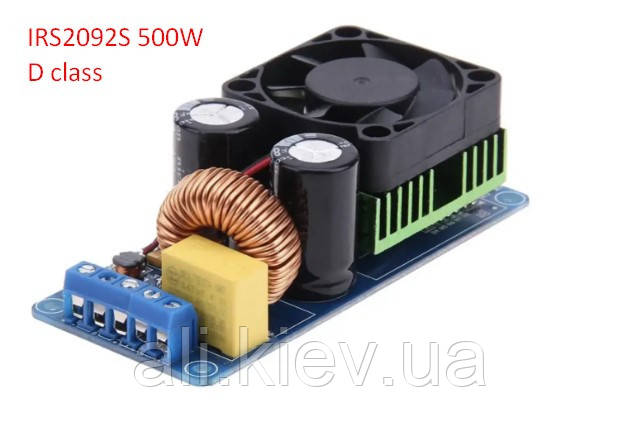

Підсилювач звуку IRS2092S 500 Вт моно-канальний цифровий клас D

Підсилювач D-класу IRS2092S моно 500 Вт Hi-Fi

Цифровий підсилювач з високою вихідною потужністю.
Відмінна якість звуку, менше спотворень, ніж загальний підсилювач.
Є кулер і радіатор для ефективного охолодження.
Компактний розмір, робить цей підсилювач зручним.

Примітки:

1. Підсилювач потужності, чутливість вхідного сигналу 1.5 RMS. Якщо ваше вхідна напруга сигналу не може досягти цього значення, рекомендується додати передпідсилювач.
2. Номінальна напруга живлення ± 65 В, допустимі значення від ± 58 до ± 70, і не більше 70! Не можна переплутати плюс і мінус харчування.
3. Рекомендується джерело живлення ± 65 Ст.
4. Рекомендується 4-8 Ом / 10-18 дюймів динамік.
5. Ретельно перевірте правильність підключення перш ніж підключати живлення.

Специфікація:

- 1.Джерело живлення: подвійний DC живлення ± 58---70В

- 2.Номінальна вихідна потужність: 500W (± 65V живлення, 4 ом, спотворень 10%)

- 3.Ефективність:> = 90%

- 4.SNR: 90dB

- 5. гармонійне спотворення:

- 380W (± 65 потужність колонок 4 ом, спотворення < 0.1%)

- 280W (± 65 потужність 8 ом спікер, спотворення < 0.1%)

- 6.Частотний діапазон: 20 Гц - 20 кГц

- 7.Спікер: 4-8Ω

- 8.Збільшення напруги: 36 разів

- 9.Вхідна чутливість 1.5 V (RMS)

- 10.Захист від короткого замикання в вихідний: Так

- 11 вихід постійного струму зміщення захист спікер: Так

- 12.Захист перегріву: Так, вище 100 ° C, температура радіатора FET вимкнути висновок!

- 13.Розмір плати підсилювача: близько. 100x50x30mm


500W HIFI High Power IRS2092 Class D Mono Digital power amplifier board

Parameters:

1. Power supply: dual DC power supply ± 58 --- ± 70V

2. The rated output power: 500W (± 65V power supply, 4 ohm load, distortion 10%)

3. Efficiency:> = 90%

4. SNR: 90dB

5. The total harmonic distortion:

380W (± 65 power 4 ohm speaker, distortion <0.1%)

280W (± 65 power 8 ohm speaker, distortion <0.1%)

6. Frequency range: 20Hz-20KHz

7. Speaker: 4-8Ω

8. Voltage Magnification: 36 times

9. Input sensitivity 1.5 V (RMS)

10. Output short circuit protection: Yes

11. That DC output bias protection speaker protection: Yes

12. Over-temperature protection: Yes, radiator FET temperature higher than 100 ° C, turn off the output!

13. Amplifier board size: length x width x height = 96x43x27mm



Use precautions:



1. Rated supply voltage is ±65V, ±58---±70V range, do not over 70V! positive and negative do not pick wrong

2. Recommended power supply ±65V

3. Recommended 4-8Ω / 10-18inch speaker

4. Carefully check before electricity, ensure the wiring is correct.

Package included:

1 Pc 500W Mono Digital power amplifier board
