Аудіо підсилювач TDA7297 2х15Вт 12В набір зроби сам DIY kit радиоконструктор

Набір для самостійної збірки підсилювача
Мікросхема: TDA7297
Харчування: 12В
Потужність: 2х15Вт
Розміри плати 35ммХ30мм.

Можлива зборка +30грн

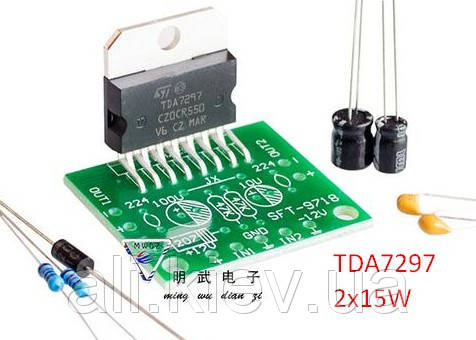

В наборі комплект деталей з платою
---

Набір для підсилювача на TDA7297 складається з 8 детальок + плата, там все елементарно в збірці. У комплекті плата, куди треба паяти елементи, далі мікросхема tda7297 (15 ват (при кнс - 10%) * 2 канали), 2 конденсатора на 10mf 50v і 100mf 25v, 2 резистора по 47 кому, 2 неполярних конденсатора 0,22 мкФ, та діод для захисту від переплюсовкі.



Технічні характеристики



Конструктор DIY Kit

Вихідна потужність: 2х15Вт

Розміри плати: 35ммХ30мм.

Номінальна напуга живлення плати: 12 V

Номінальна напуга живлення: 16,5 V

Напуга живлення: від 6,5 до 18 V

Струм спокою: 50 ... 65 мА

Вихідна потужність: при КНІ = 10% 15Вт; КНІ при вихідний потужності 1Вт і номінальній напрузі живлення не більше 0,1%

Вхідний опір: 30кОм

Температура спрацьовування теплового захисту: 150ºС

Розбаланс каналів: не більше 0,5 дБ

Граничне значення напруги MUTE: 2,9 (Uжив = 16,5 В)

Граничне значення напруги STAND-BY: 1.3 в (Uжив = 16,5 В)

Загасання сигналу в режимі MUTE: 80дБ
