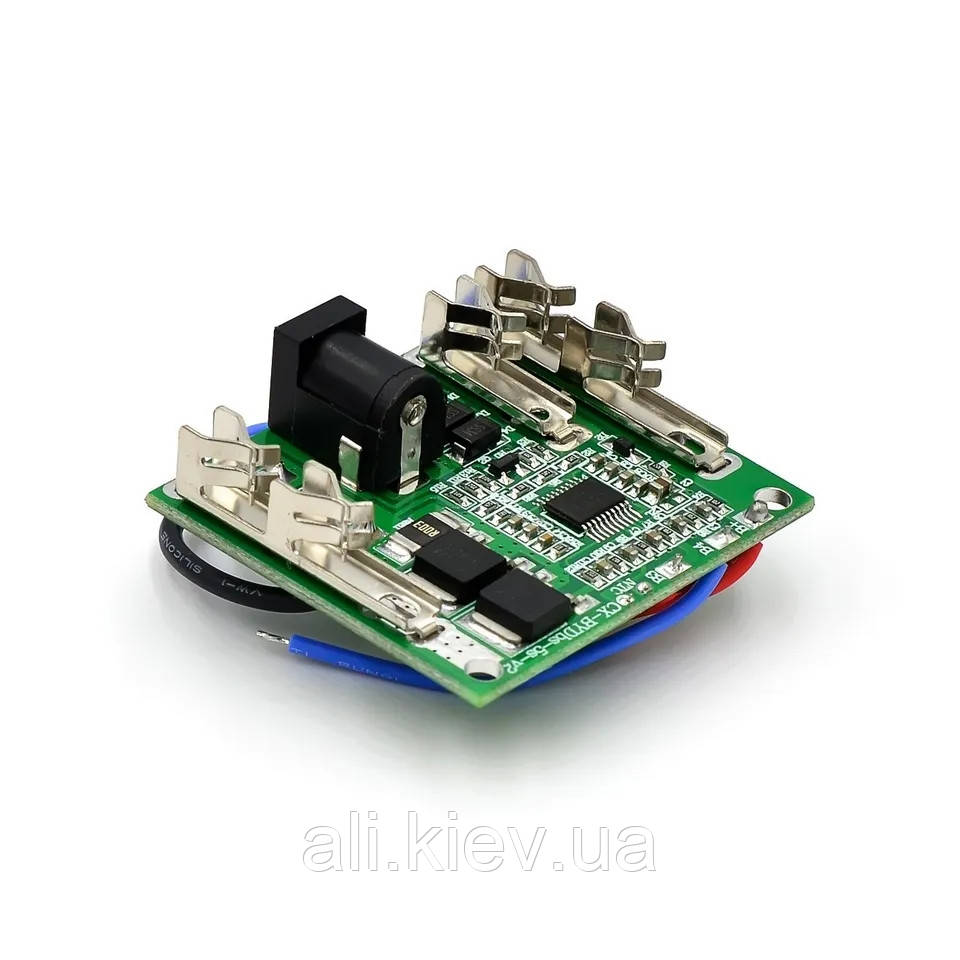

Плата заряджання BMS 5S 20A для Li-ion/Li-Pol Контролер заряду/розряджання (плата шурупокрута)

145 ₴

Мінімальна сума замовлення на сайті — 200 грн

  • Немає в наявності
Плата заряджання BMS 5S 20A для Li-ion/Li-Pol Контролер заряду/розряджання (плата шурупокрута)
Плата заряджання BMS 5S 20A для Li-ion/Li-Pol Контролер заряду/розряджання (плата шурупокрута)Немає в наявності
145 ₴
+380 (63) 120-20-90
Лайф
  • +380 (67) 504-09-44
    КС
+380 (63) 120-20-90
Лайф
  • +380 (67) 504-09-44
    КС
повернення товару протягом 14 днів за рахунок покупця
BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів і процесу заряджання/розряджання батареї.
До модулю CX-BYDbs-5S-V2 приєднується одночасно п'ять акумуляторів (18650). Особливостями цього контролера заряду є: захист від короткого замикання та захист від перерозряджання та перезарядження. Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 20 А, а струм спокою водночас не перевищує 30 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 В, а розряду у разі зниження напруги до 2,75 В.
Модуль контролер заряду-розряду акумуляторів CX-BYDbs-5S-V2 має 8 виводів для під'єднання:
B+: позитивний полюс акумулятора
B-: негативний полюс акумулятора
B1: середня точка збирання 1 і 2 акумуляторами
B2: середня точка збирання 2 і 3 акумуляторами
B3: середня точка збирання 3 і 4 акумуляторами
B4: середня точка збирання 4 і 5 акумуляторів
P-: негативна клема заряду/розряджання
P+

Позитивна клема заряду/розряджання



У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.



Напруга живлення модуля становить 21 В. На платі, крім контактів для умикання, є стандартне DC гніздо 5,5 х 2,1 мм для під'єднання зарядного пристрою. Зверніть увагу, що цей модуль не є зарядним пристроєм.



Технічні параметри контролера заряду CX-BYDbs-5S-V2:

Напруга Напруга Заряджання 19/21 В

Один заряд комірки Напруга 3,8/4,25 В

Струм Постійний струм розряду 8-20A

Перевантаження захисту Перенапруження одноелементного виявлення напруги 3,85-4,25 В

Перевантаження захисту затримки 1 s

Перенапруження одноелементного відновлення напруги 3,75-4,13 В

Перевантаження захисту реліз затримки 1 мс

За розряджання Надрозрядна поодинока напруга виявлення клітин 2-2,8 В

Затримка захисту від перевантаження 1 s

Перерозрядне одноелементне Напруга відновлення 2,5-3,0 В

Затримка із захистом від перевантаження 100±20ms

Переваг по струму Напруга виявлення перевантаження за струмом 0,1-0,4 В

Струм виявлення перевантаження за струмом 30±5a

Затримка виявлення за струмом 1 s

Відновлення зі стану Авто

Захист від короткого замикання Підтримка Да

Виявлення короткого замикання затримки 250uS

Короткого замикання релізе затримки 1 s

Виявлення короткого замикання Напруга 0,8 В

Відновлення зі стану Авто після вимкнення навантаження

Температура захисту понад Захист температури 70±5°

Відновлення температури 55±5°

Потужність споживання Робочий стан 25uA (25 °)

Резервний стан 6uA (25 °)

Внутрішній опір Розрядний внутрішній опір основного ланцюга 30±5mΩ

Температура Робоча температура -40 °-85 ° rh≤75 %

Магазин Температура -40 °-125 ° rh≤75 %

Розмір Довжина * Ширина 46*40 мм/1,81*1,57"

Огляд на ютубі

https://www.youtube.com/watch?time_continue=644&v=QXKkhhw8FdI&source_ve_path=MTY0OTksMjg2NjY&feature=emb_logo
