Спрацьовування відбувається при досягненні порогових значень напруги на клемах АКБ. Значення напруги увімкнення та вимкнення встановлюються за допомогою трьох кнопок встановлених на платі модуля. Також на платі встановлено дисплей, на якому відображається напруга, відсоток або час заряду.

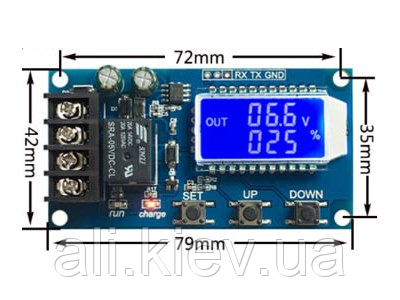

Модуль заряджання XY-L10A підійде для заряджання будь-яких акумуляторних батарей (літієвих, свинцево-кислотних, стартерних) в діапазоні напруг від 6V до 48V струмом зарядки до 10A (максимальний струм зарядки обмежений параметрами контактів використовуваного реле).
Модуль може відображати на LCD напругу, відсоток заряду батареї, час заряджСпрацьовування відбувається при досягненні порогових значень напруги на клемах АКБ. Значення напруги увімкнення та вимкнення встановлюються за допомогою трьох кнопок встановлених на платі модуля. Також на платі встановлено дисплей, на якому відображається напруга, відсоток або час заряду.
Модуль заряджання XY-L10A підійде для заряджання будь-яких акумуляторних батарей (літієвих, свинцево-кислотних, стартерних) в діапазоні напруг від 6V до 48V струмом зарядки до 10A (максимальний струм зарядки обмежений параметрами контактів використовуваного реле).
Модуль може відображати на LCD напругу, відсоток заряду батареї, час заряджання батареї. Для роботи необхідне джерело струму з вихідною напругою, достатньою для заряджання батареї. Реалізовано автоматичне керування зарядкою за рівнем напруги батареї та часу зарядки. Параметри батареї та процесу заряду можна встановити за допомогою кнопок та індикатора LCD. Є можливість введення та виведення параметрів через послідовний порт.
Принцип роботи
Пристрій отримує живлення джерела постійного струму напругою 6V .. 60V. Це джерело струму використовується як силове для заряду акумуляторної батареї, тому початкова напруга батареї не повинна бути менше 5V, інакше напруги не вистачить для стійкого роботи модуля XY-L10A. Схема підключення джерела струму та батареї:
Налаштування параметрів батареї
Перед зарядом батареї потрібно встановити її мінімальну (volt-LI) та максимальну (volt-HI) напругу. За цими значеннями обчислюються та відображаються відсотки заряду батареї. % заряду = 100% * (напруга_батареї – volt-LI) / (volt-HI – volt-LI) Максимальна напруга також використовується для визначення моменту припинення заряджання.
Налаштування часу заряджання
Крім контролю верхньої напруги акумуляторної батареї, що заряджається, є ще другий спосіб припинення процесу зарядки: закінчення заданого часу. За замовчуванням ця функція вимкнена, що визначається параметром часу --:--h, в цьому стані заряджання продовжується без обмеження часу, поки напруга на батареї не досягне заданого максимального рівня. Для того, щоб функція обмеження заряджання за часом почала працювати, необхідно встановити ненульовий час у діапазоні від мінімального 1 хвилина (00:01h) до максимального 100 годин (99:59h).
Процедура встановлення параметрів:
a) Натисніть і утримуйте кнопку SET кілька секунд, щоб увійти до меню установки параметрів. b) Перемикайтеся між параметрами короткими натисканнями на кнопку SET . с) Після того, як параметр вибраний, його можна поміняти кнопками UP та DOWN. Короткий натиск змінить параметр на один крок, довге натискання призведе до швидкої зміни параметра. Щоб змінити всі необхідні параметри, повторюйте кроки b) та c). d) Після того, як всі параметри встановлені, натисніть і утримуйте кнопку SET кілька секунд, щоб вийти з меню установки параметрів.
Опис роботи основного інтерфейсу:
Короткі натискання кнопки SET дозволяють переглянути поточне встановлення параметрів.
Короткий натиск на кнопку UP перемикає дисплей з відображення відсотків заряджання на час заряджання.
Коротке натискання на кнопку DOWN увімкне або вимкне реле, яке дає струм заряду на батарею. Якщо реле може бути замкнуте, то на екрані як нагадування буде відображатися OFF.
Довге натискання на кнопку UP увімкне режим малого споживання енергії (режим економії). Коли режим економії увімкнено, через 10 хвилин відсутності активності в інтерфейсі підсвічування індикатора LCD вимкнеться. Якщо режим економії вимкнено, підсвічування завжди увімкнене.
Тривале натискання на кнопку SET переключить модуль режим установки параметрів.
Вивантаження параметрів через послідовний порт
Для підключення послідовного порту необхідний перетворювач USB – TTL UART. Його сигнали прийому та передачі потрібно підключити до контактів RX та TX модуля XY-L10A:
Для порту UART встановіть параметри 115200, 8, 1 (швидкість 115200 бод, 8 біт даних, 1 стоп-біт без контролю парності).ання батареї. Для роботи необхідне джерело струму з вихідною напругою, достатньою для заряджання батареї. Реалізовано автоматичне керування зарядкою за рівнем напруги батареї та часу зарядки. Параметри батареї та процесу заряду можна встановити за допомогою кнопок та індикатора LCD. Є можливість введення та виведення параметрів через послідовний порт.
Принцип роботи
Пристрій отримує живлення джерела постійного струму напругою 6V .. 60V. Це джерело струму використовується як силове для заряду акумуляторної батареї, тому початкова напруга батареї не повинна бути менше 5V, інакше напруги не вистачить для стійкого роботи модуля XY-L10A. Схема підключення джерела струму та батареї:
Налаштування параметрів батареї
Перед зарядом батареї потрібно встановити її мінімальну (volt-LI) та максимальну (volt-HI) напругу. За цими значеннями обчислюються та відображаються відсотки заряду батареї. % заряду = 100% * (напруга_батареї – volt-LI) / (volt-HI – volt-LI) Максимальна напруга також використовується для визначення моменту припинення заряджання.
Налаштування часу заряджання
Крім контролю верхньої напруги акумуляторної батареї, що заряджається, є ще другий спосіб припинення процесу зарядки: закінчення заданого часу. За замовчуванням ця функція вимкнена, що визначається параметром часу --:--h, в цьому стані заряджання продовжується без обмеження часу, поки напруга на батареї не досягне заданого максимального рівня. Для того, щоб функція обмеження заряджання за часом почала працювати, необхідно встановити ненульовий час у діапазоні від мінімального 1 хвилина (00:01h) до максимального 100 годин (99:59h).
Процедура встановлення параметрів:
a) Натисніть і утримуйте кнопку SET кілька секунд, щоб увійти до меню установки параметрів. b) Перемикайтеся між параметрами короткими натисканнями на кнопку SET . с) Після того, як параметр вибраний, його можна поміняти кнопками UP та DOWN. Короткий натиск змінить параметр на один крок, довге натискання призведе до швидкої зміни параметра. Щоб змінити всі необхідні параметри, повторюйте кроки b) та c). d) Після того, як всі параметри встановлені, натисніть і утримуйте кнопку SET кілька секунд, щоб вийти з меню установки параметрів.
Опис роботи основного інтерфейсу:
- Короткі натискання кнопки SET дозволяють переглянути поточне встановлення параметрів.
- Короткий натиск на кнопку UP перемикає дисплей з відображення відсотків заряджання на час заряджання.
- Коротке натискання на кнопку DOWN увімкне або вимкне реле, яке дає струм заряду на батарею. Якщо реле може бути замкнуте, то на екрані як нагадування буде відображатися OFF.
- Довге натискання на кнопку UP увімкне режим малого споживання енергії (режим економії). Коли режим економії увімкнено, через 10 хвилин відсутності активності в інтерфейсі підсвічування індикатора LCD вимкнеться. Якщо режим економії вимкнено, підсвічування завжди увімкнене.
- Тривале натискання на кнопку SET переключить модуль режим установки параметрів.
Вивантаження параметрів через послідовний порт
Для підключення послідовного порту необхідний перетворювач USB – TTL UART. Його сигнали прийому та передачі потрібно підключити до контактів RX та TX модуля XY-L10A:
Для порту UART встановіть параметри 115200, 8, 1 (швидкість 115200 бод, 8 біт даних, 1 стоп-біт без контролю парності).
