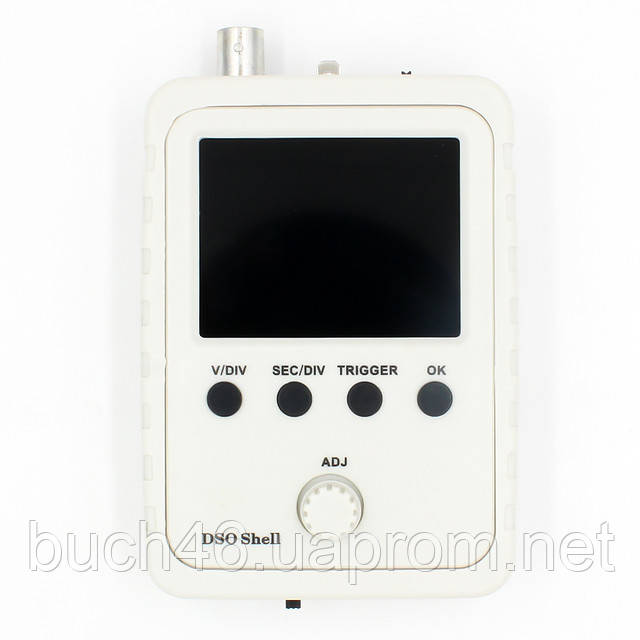

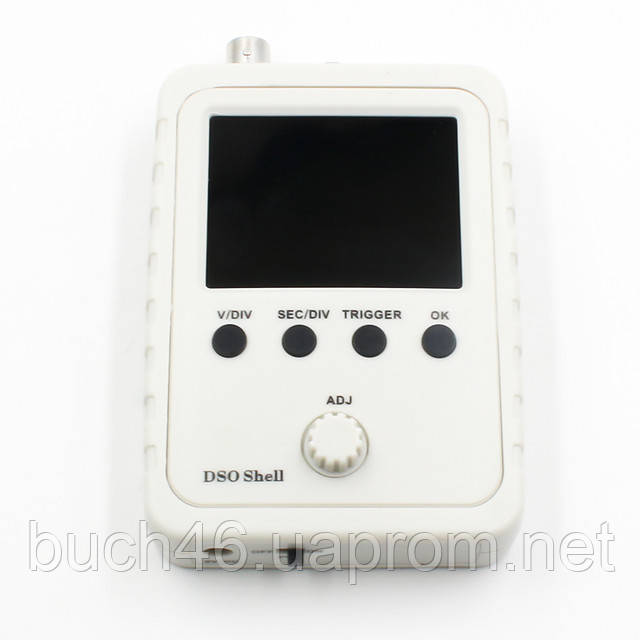

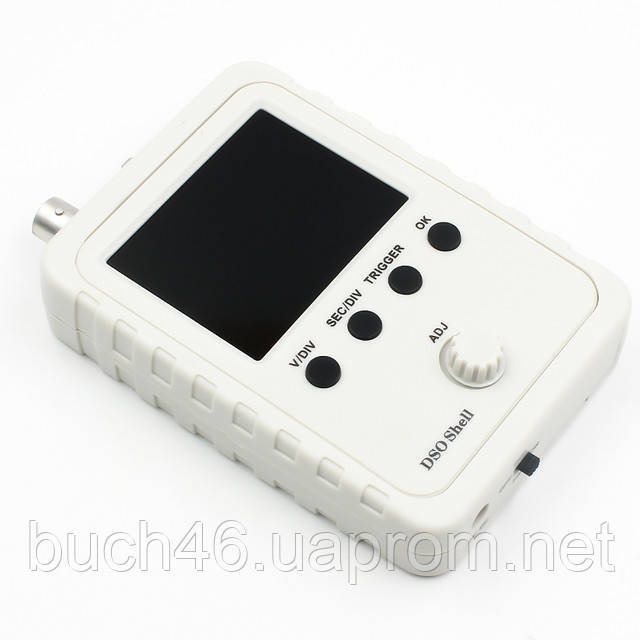

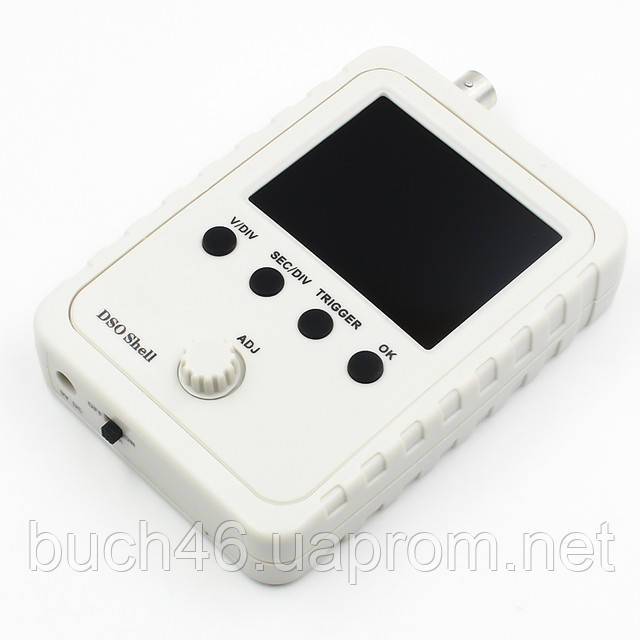

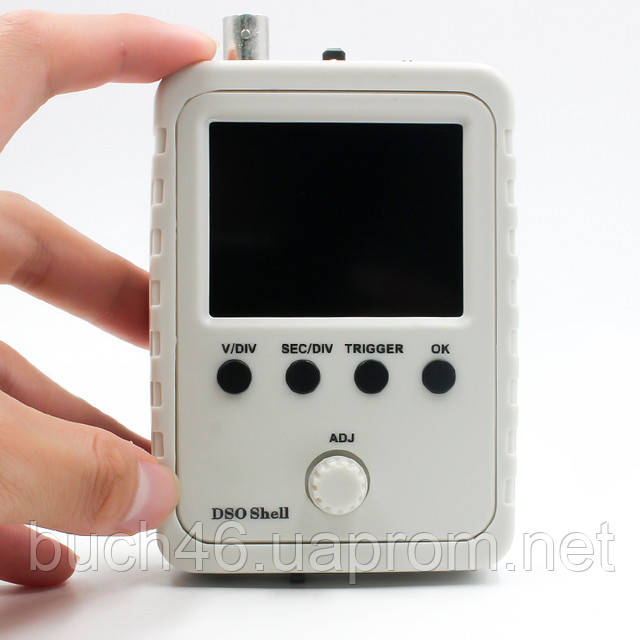

Осцилограф DSO 150
ПОРТАТИВЕНЬ
АКБ
Uin max -50v
Осцилограф спаян і готовий до роботи, паяння фабрична, необхідно тільки зібрати корпус.
Прилад живиться від 9 вольтів (блок живлення до комплекту не входить)

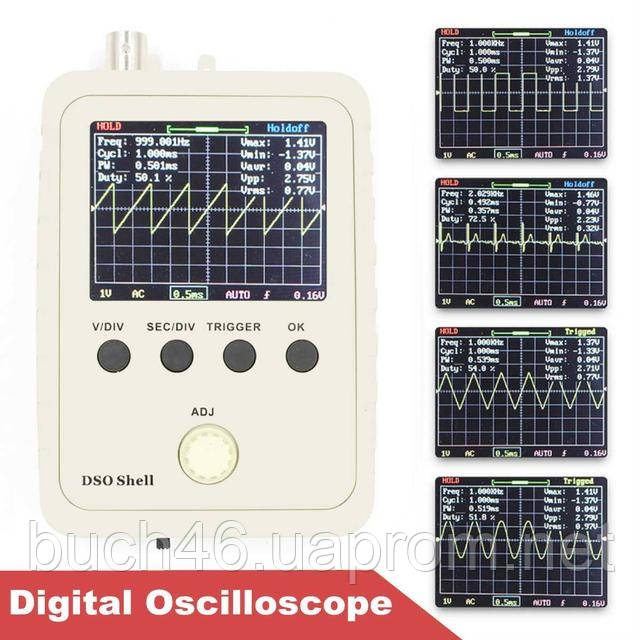

Зібраний/снуваний осцилограф на базі контролера ARM Cortex-M3 (STM32F103C8) з TFT дисплеєм 2.4 дюйма. Ви отримаєте простий і надійний осциллограф, за допомогою якого можна переглянути форму сигналу, частоту, період, ширину імпульсу та ін. Появляються дані Максимальні/мінімальні/Середні/Пикові значення амплітуди електричних сигналів. Це чудовий набір як для новачків, так і для досвідчених ентузіастів.

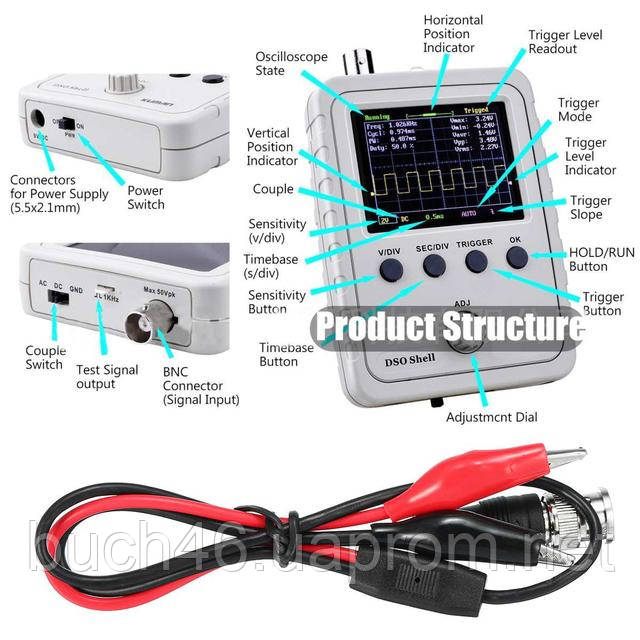

Особливості:
- Мікроконтролер: ARM Cortex-M3 (STM32F103C8)
- Дисплей: 2.4-дюймовий TFT
- Можливість розширення можливостей: може використовуватися як міліметривольтметр, даталоггер
- Синхронізація: ручна, автоматична та тригерна
- Додаткові функції: заморожування зображення сигналу
- Тестовий сигнал: меандр 1 КГц/3.3
- Показ параметрів сигналу: на дисплеї
- Функція запам'ятовування форми сигналу: є

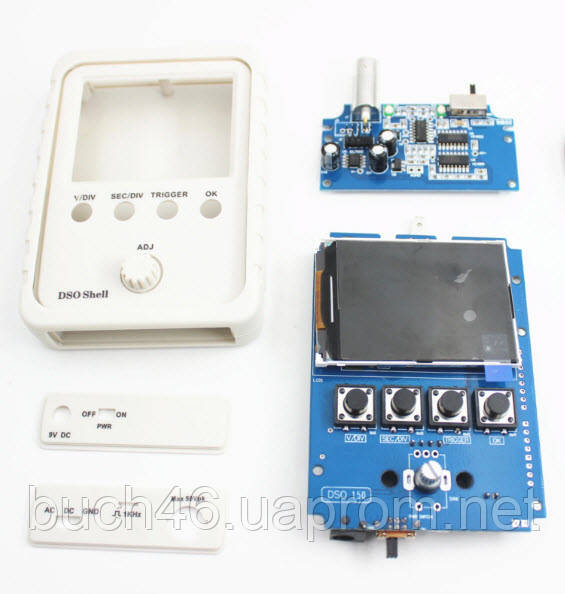

- SMD деталі вже розпаяні, залишилося запаяти тільки великі деталі (див. фото)
Технічні характеристики:
- Максимальна частота дискретизації: 1 MSa/s
- Точність: 12 бітів
- Розмір буфера вибірки: 1024 байт
- Аналогова смуга пропускання: 0-200 кГц
- Вертикальна чутливість: 5 мВ/діл - 20В/діл
- Вхідний опір: 1MΩ/20pF
- Максимальна вхідна напруга: 50Vpp (дільник 1: 1)
- Діапазон розгортки: 10мкс/діл-500 сек/дік
- Напруга живлення: 9 В постійного струму (від 8 до 10 В)
- розміри основної плати: 94 * 65 мм
- розміри аналогової плати: 65 * 47 мм
- розміри екрана: 52 * 40 мм
- розміри паковання: 120 * 85 * 60 мм
- маса з упаковкою: 188 гр
Комплектація
- Цифрового осцилографа DSO150 (спаяний, готовий до роботи)

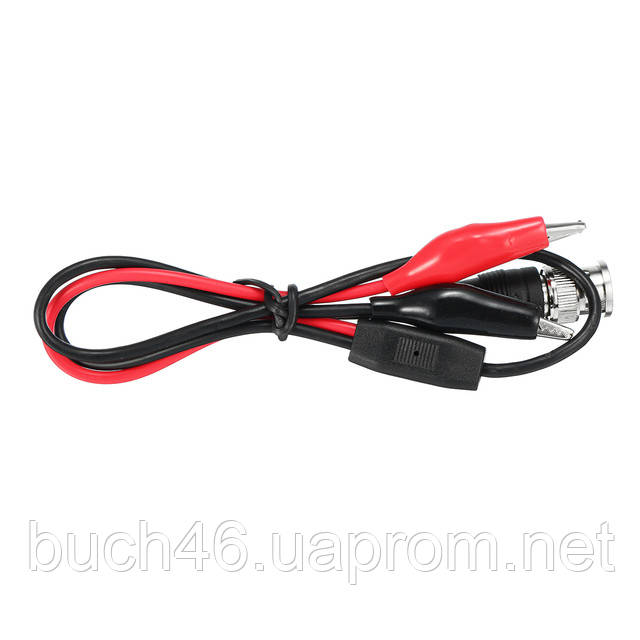

- Щуп із крокодилами
- Пластмасовий корпус
- Інструкція користувача (англійською мовою)
50v
- Ціна: 1 160 ₴
