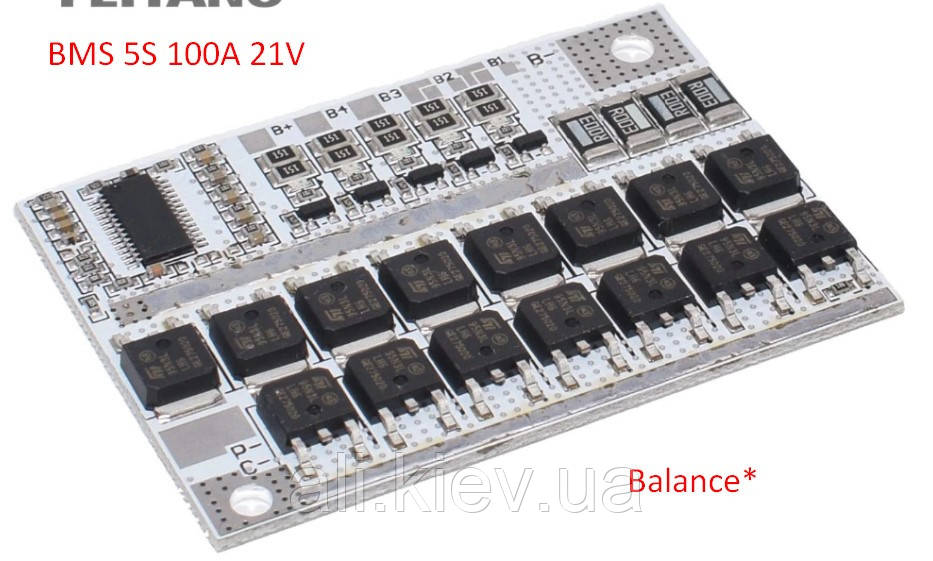

BMS 3S 4S 5S контролер заряду розряду 5S 100A Для літієвих акб
Підключення 3S 4S на фото (потрібно запаяти перемички або 0 резистор)

BMS 5S контролер, плата захисту для збірки з трьох, чотирьох або п'яти послідовно включених Li-ion, Li-po акумуляторів.  на 21В.

Плата виконує функцію захисту акумуляторів від перерозряду, перезаряду і від короткого замикання в навантаженні. Так само є функція балансування для рівномірного заряду акумуляторів і опціонально, захисту від перегріву акумуляторів.
Добре підходить для шуруповертів та іншого акумуляторного інструменту.
Спрацьовування захисту по струму - більш 100.0 A, зменшити струм захисту і навантаження можливо випаюванням одного або декількох шунтових резисторів "R003" (-25% струмового навантаження на кожен резистор).

Після спрацьовування захисту від КЗ, вміє самовідновлюватися, тобто не потрібно підключати зарядку для відновлення роботи (як це робиться, на інших подібних контролерах)

Характеристики:
Кількість елементів: 5S (5шт)
Напруга заряду: 21У
Постійний струм заряду: 60А
Постійний струм розряду: 80А
Перевантаження по струму розряду: 1,5 - 2,5 S

Балансування елементів
Струм балансування: 60мА
Захист від перезаряду: 4.21 - 4.29 В
Захист від перерозряду: 2.72 - 2.88 У
Відновлення зарядки, при зниженні напруги на елементі до: 4.14 - 4.24 В
Захист від короткого замикання

Розміри модуля: 42.1 мм х 61.2 мм х 4мм
